Демонтаж и монтаж модуля подачи топлива

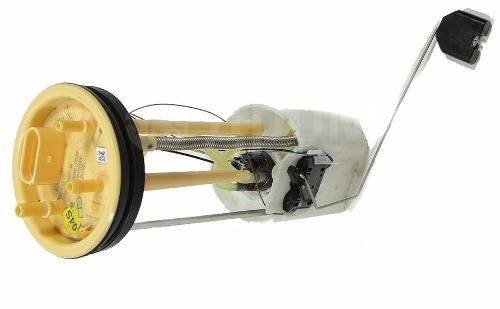

Снятие и установка модуля подачи топлива Рис. Модуль подачи топлива Снятие Сначала необходимо проверить, установлена ли в автомобиле магнитола с кодировкой. Если да, то следует узнать защитный код. При выключенном зажигании отсоедините модуль подачи топлива фольксваген массы АКБ.
При необходимости — опорожните топливный бак. Снимите заднее сиденье.
Снимите крышку модуля подачи топлива. Демонтируйте крышку модуля подачи топлива. Отсоедините соединительный разъем 1, а также подающий и возвратный трубопроводы 2 и 3 на фланце.
Специальным ключом вы можете отвинтить накидную гайку. Выньте модуль подачи топлива и уплотнительное кольцо из отверстия топливного бака.
Если вы захотите заменить модуль подачи, то до утилизации нужно слить топливо из старого модуля. Монтаж модуля подачи топлива осуществляется, соответственно, в обратной последовательности.
При установке модуля проследите за тем, чтобы датчик индикатора количества топлива не изогнулся.
Вставьте уплотнительное кольцо модуля подачи топлива всухую в отверстие топливного бака. При монтаже модуля подачи смочите его топливом. Установка Установка модуля подачи топлива осуществляется в обратной последовательности.
Не сгибайте топливные магистрали при укладке. Подающие и обратные топливные магистрали местами не меняйте обратная топливная магистраль синяя или отмечена синим цветом, подающая топливная магистраль черная.
Следите за плотностью посадки топливных шлангов. При подключении муфт топливных магистралей они должны зафиксируйтеся с отчетливо слышимым щелчком. После установки модуля подачи топлива проверьте, заклипсованы ли топливные магистрали на топливном баке.
