Ремонт рекомендуется проводить в условиях мастерской станции техобслуживания.
Главный тормозной цилиндр на NISSAN TERRANO II (Ниссан Террано 2)
Снимите ГТЦ. Высвободите резервуар тормозной жидкости из проходных втулок приемных гнезд ГТЦ. Извлеките из гнезд резиновые ниссан террано 2 главный тормозной цилиндр втулки. Извлеките из впускных отверстий цилиндра штифты ограничения хода поршней — сборку достаточно перевернуть вверх дном и потрясти.
Разверните цилиндр вертикально и, ударяя посадочным фланцем о деревянный брусок, поочередно выбейте из него сначала один поршень, затем второй. Внимательно осмотрите сопрягаемую поверхность корпуса цилиндра на наличие каверн и механических повреждений.
11.11 Снятие, капитальный ремонт и установка главного тормозного цилиндра (ГТЦ)
Мелкие дефекты могут быть удалены путем шлифовки с применением мелкозернистой полировочной пасты. По завершении шлифовки протрите обработанную поверхность метиловым спиртом. В случае более серьезных повреждений цилиндр следует заменить. Все снятые компоненты промойте в чистой тормозной жидкости, либо метиловом спирте. Ни в коем случае не применяйте для промывки компонентов ГТЦ бензин или другие растворители на нефтяной основе, так как контакт сними приведет к разрушению резиновых элементов.
Закончив промывку, внимательно изучите состояние деталей, особое внимание уделяя эластичности манжет поршней для снятия с поршней старых манжет можно воспользоваться отверткой; применение отвертки для установки новых манжет привести к необратимому выходу из строя. Проверьте также состояние резиновых проходных втулок, извлеченных из гнезд под посадку соединительных патрубков резервуара тормозной жидкости.
Заменив изношенные или вышедшие из строя компоненты, можете приступать к сборке устройства см. Смочите зеркало цилиндра чистой тормозной ниссан террано 2 главный тормозной цилиндр.
Установите на поршни уплотнительные манжеты, а на их стержни шайбы под установку пружин.
Наденьте возвратную пружину на стержень более короткого поршня торцом меньшего диаметра [витками с укороченным шагом? Заправьте сборку поршня с пружиной внутрь цилиндра пружиной. Уперевшись выколоткой в дно поршня, сожмите его пружину приблизительно на 0. Действуя в манере, аналогичной описанной в предыдущем параграфе, наденьте возвратную пружину на стержень второго поршня. Введите выколотку в углубление в торце поршня и, преодолевая сопротивление пружины, заглубите поршень приблизительно на 2 см ниже сопрягаемые поверхности посадочного фланца.
Удерживая поршень в этом положении, заправьте во второе впускное отверстие цилиндра упорный штифт. Насколько раз нажав на выколотку, ниссан террано 2 главный тормозной цилиндр свободу перемещения поршней в цилиндре.
Уберите выколотку и с усилием посадите в отверстия под посадку упорного штифта резиновые проходные втулки. Перед установкой сборки ГТЦ проверьте величину выступания регулировочного наконечника штока толкателя сервопривода вакуумного усилителя и глубину посадки поршня в цилиндре расстояние от сопрягаемые поверхности фланца до дна углубления в поршне. Разница между результатами первого и второго измерений должна составлять 0. Наличие такого зазора является обязательным условием исправного функционирования ГТЦ и ниссан террано 2 главный тормозной цилиндр усилителя.
Корректировка зазора достигается путем вращения наконечника на конце штанги толкателя.
В условиях мастерской станции техобслуживание определение установочного зазора толкателя производится при помощи специального приспособления. Теперь можете приступать к установке сборки.
Тщательно зачистите сопрягаемые поверхности ГТЦ и блока вакуумного усилителя. Установите в канавку с задней стороны корпуса цилиндра новое уплотнительное кольцо.
Разместите ГТЦ на блоке вакуумного усилителя. Удостоверьтесь, что шток толкателя сервопривода входит в центральную часть поршня ниссан террано 2 главный тормозной цилиндр. Установите шайбы, наверните новые крепежные гайки и затяните их с требуемым усилием.
Протрите штуцерные узлы тормозных трубок и подсоедините последние на свои прежние места к ГТЦ. Прочно затяните накидные штуцерные гайки. Слегка смажьте свежей тормозной жидкостью резиновые уплотнительные втулки в верхней части ГТЦ и плотно посадите в них резервуар гидравлической жидкости. Закрепите резервуар на ниссан террано 2 главный тормозной цилиндр, защелкнув стопорный язычок фиксатора.
Залейте в резервуар ГТЦ свежую гидравлическую жидкость до отметки МАХ и выполните полную прокачку гидравлической системы см.

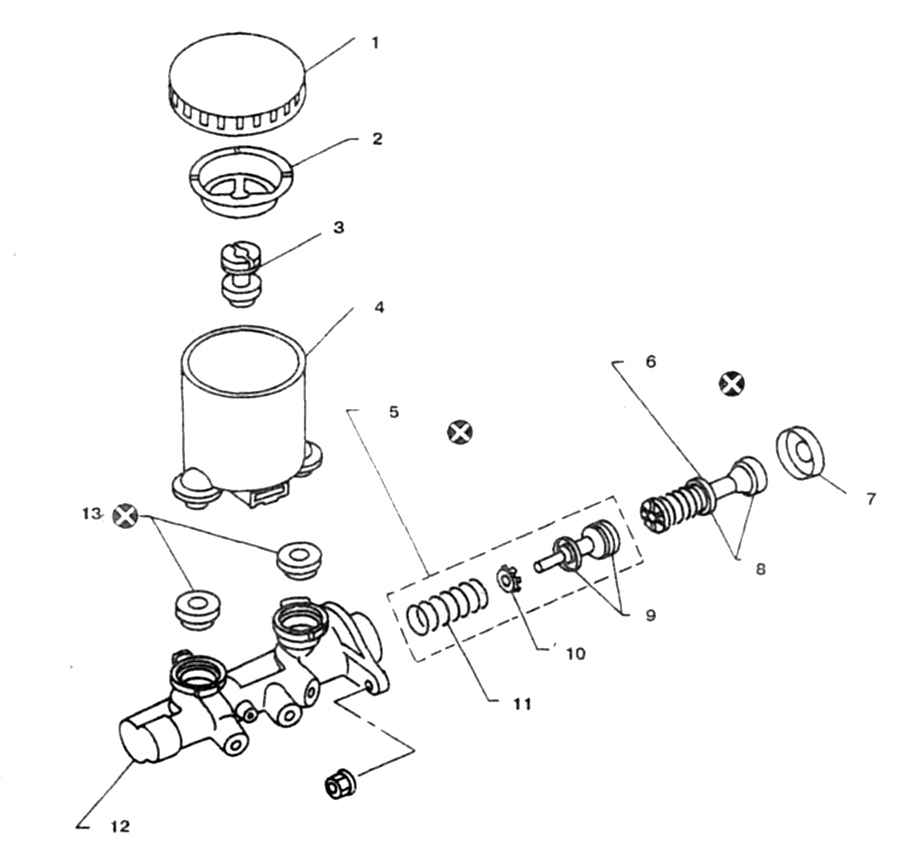

Раздел Прокачка гидравлической системы. Установите на место крышку резервуара. Пружина Цилиндр Уплотнители При сборке смазать жидкостью Разберите вторичный поршень первичный неразборный.
Промойте все детали в спирте или тормозной жидкости. Бачок снимайте только при необходимости. Оденьте на поршень манжеты, проследив за правильностью их ориентации. Окуните детали в тормозную жидкость.
Соберите все детали в порядке их прежней установки, загните ниссан террано 2 главный тормозной цилиндр на колпачке фото и установите на цилиндр. Если колпачок поврежден, то замените. Установка Перед установкой рекомендуется заполнить цилиндр жидкостью и удалить воздух.
Эта мера сократит длительность прокачки тормозов. Закройте резьбовыми заглушками отверстия под штуцера, закрепите цилиндр и заполните жидкостью бачок цилиндра. Отверните одну из заглушек, нажмите на поршни, заверните заглушку и отпустите поршни. Регулятор давления неразборньй Регулятор давления неразборный 3. Кронштейн 4. Повторите процедуру для каждого из отверстий по раза. Вместо заглушки можно закрывать одно из отверстий пальцем.
Отпустите палец после нажатия на поршни после вытекания жидкости закройте отверстие пальцем и отпустите поршни. Спустя несколько секунд уберите палец. Повторите процедуру и выполните те же действия на другом отверстии.
